آیا می توان از سیستم جوش ارتعاشی برای جوشکاری قطعات با سازه های داخلی استفاده کرد؟
به عنوان تامین کننده سیستم های جوش ارتعاشی، اغلب از من سوال می شود که آیا می توان از سیستم های ما برای جوشکاری قطعات با ساختار داخلی استفاده کرد؟ این یک سوال حیاتی است، به ویژه در صنایعی که قطعات پیچیده معمول هستند. در این وبلاگ به بررسی قابلیتهای سیستمهای جوشکاری ارتعاشی در جابجایی قطعات با ساختارهای داخلی میپردازم، عواملی که باید در نظر گرفته شوند را مورد بحث قرار میدهم و نمونههایی از دنیای واقعی ارائه میدهم.
جوشکاری ارتعاشی چگونه کار می کند
قبل از پرداختن به جوشکاری قطعات با ساختار داخلی، درک نحوه عملکرد سیستم های جوشکاری ارتعاشی ضروری است. جوشکاری ارتعاشی یک فرآیند جوشکاری اصطکاکی است. در این روش دو قسمت تحت فشار به هم فشرده می شوند و سپس یک قسمت به صورت خطی (معمولاً با فرکانس بالا) نسبت به دیگری ارتعاش می یابد. اصطکاک ایجاد شده در سطح مشترک بین دو قسمت باعث ایجاد گرما می شود که باعث ذوب شدن مواد پلاستیکی می شود. هنگامی که پلاستیک ذوب شد، لرزش متوقف می شود و قطعات تحت فشار در کنار هم قرار می گیرند تا زمانی که پلاستیک مذاب جامد شود و یک جوش قوی تشکیل دهد.
امکان سنجی جوشکاری قطعات با سازه های داخلی
پاسخ کوتاه این است که بله، می توان از سیستم جوش ارتعاشی برای جوشکاری قطعات با ساختار داخلی استفاده کرد، اما چندین ملاحظات وجود دارد.
1. سازگاری مواد
اولین و اساسی ترین عامل جنس قطعات است. جوش ارتعاشی با مواد ترموپلاستیک بهترین عملکرد را دارد. این مواد می توانند در طی فرآیند جوشکاری ذوب شده و دوباره جامد شوند. اگر ساختار داخلی از مواد متفاوتی ساخته شده باشد که سازگاری حرارتی خوبی با قسمت بیرونی نداشته باشد، می تواند چالش هایی ایجاد کند. به عنوان مثال، اگر قسمت بیرونی از پلی پروپیلن و ساختار داخلی از مواد غیر گرمانرم مانند فلز یا پلاستیک گرماسخت ساخته شده باشد، ممکن است فرآیند جوشکاری موفقیت آمیز نباشد. فلز ممکن است ذوب نشود و پلاستیک گرماسخت ممکن است دوباره جریان نداشته باشد که منجر به جوش ضعیف یا عدم وجود در رابط شود.
2. طراحی ساختار داخلی
طراحی ساختار داخلی نقش بسیار مهمی دارد. اگر ساختار داخلی بیش از حد به رابط جوش نزدیک باشد، گرمای تولید شده در طول جوشکاری ارتعاشی ممکن است باعث آسیب به اجزای داخلی شود. به عنوان مثال، اگر قطعات الکترونیکی ظریف یا بخشهایی با دیواره نازک در داخل قطعه وجود داشته باشد، گرمای بیش از حد میتواند به آنها تغییر شکل داده یا آسیب برساند. از سوی دیگر، اگر ساختار داخلی به خوبی طراحی شده باشد و از ناحیه جوش محافظت شود، جوشکاری ارتعاشی می تواند گزینه مناسبی باشد. برخی از طرح ها ممکن است دارای موانع عایق حرارتی باشند یا از موادی با مقاومت حرارتی بالا در مناطق نزدیک به رابط جوش استفاده کنند.
3. طراحی اتصالات جوش
طراحی اتصال جوش نیز مهم است. برای قطعات با ساختار داخلی، یک اتصال جوشی با طراحی خوب می تواند به دستیابی به یک جوش قوی و سازگار کمک کند. اتصال جوش باید بتواند جریان پلاستیک مذاب را به گونه ای هدایت کند که ساختار داخلی را مختل نکند. به عنوان مثال، طراحی مفصل پلکانی یا زبانه و شیار می تواند موثرتر از یک مفصل لب به لب ساده باشد. طراحی پلکانی امکان کنترل بهتر جریان پلاستیک مذاب را فراهم می کند و خطر جاری شدن آن به ساختار داخلی را کاهش می دهد.
واقعی - برنامه های کاربردی جهان
کاربردهای زیادی در دنیای واقعی وجود دارد که در آن از سیستم های جوش ارتعاشی برای جوش دادن قطعات با ساختارهای داخلی استفاده می شود.
صنعت خودرو
در صنعت خودرو، جوش ارتعاشی به طور گسترده ای برای جوشکاری قطعات پلاستیکی با ساختار داخلی استفاده می شود. به عنوان مثال، منیفولدهای ورودی هوا اغلب دارای کانال ها و محفظه های داخلی هستند. این قطعات باید به گونه ای به یکدیگر جوش داده شوند که یکپارچگی ساختار داخلی را حفظ کند و در عین حال یک جوش قوی و ضد نشتی در محل اتصال ایجاد کند. ماجوشکار ارتعاشیبا موفقیت در این برنامه استفاده شده است، جایی که می تواند پارامترهای جوشکاری را به دقت کنترل کند تا اطمینان حاصل شود که کانال های داخلی دست نخورده باقی می مانند.
صنعت الکترونیک

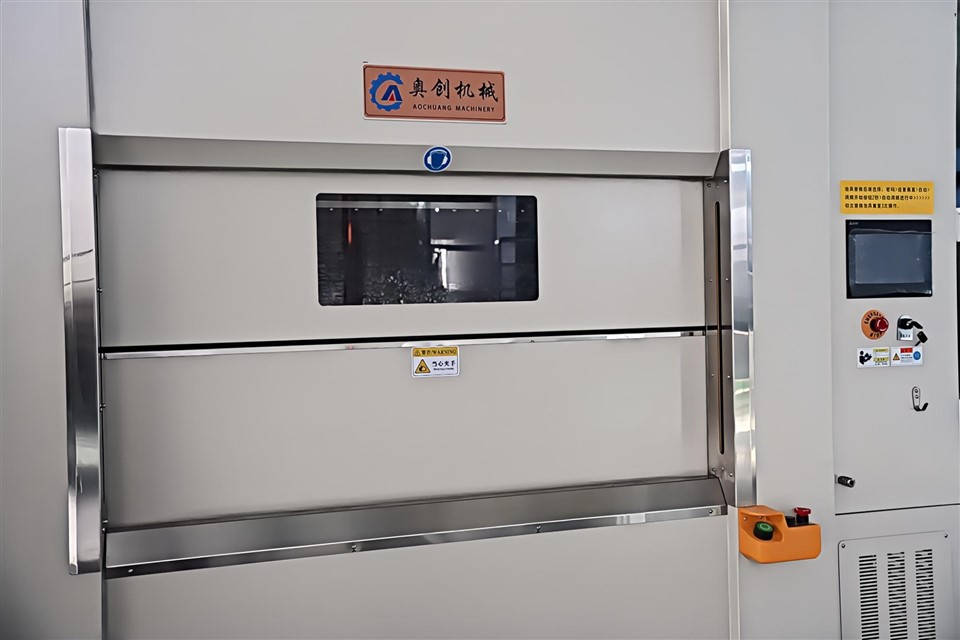

در صنعت الکترونیک، از جوش ارتعاشی می توان برای جوش دادن محفظه های پلاستیکی که قطعات الکترونیکی داخلی را در خود جای داده است، استفاده کرد. به عنوان مثال، جعبه های باتری تلفن همراه یا محفظه های رایانه لوحی باید بدون آسیب رساندن به باتری داخلی یا بردهای مدار جوش داده شوند. ماجوشکار ارتعاشی هیبریدیترکیبی از فناوری جوش ارتعاشی با سایر ویژگیها را ارائه میدهد که امکان کنترل دقیقتر گرما و فشار را در طول فرآیند جوشکاری فراهم میکند و از قطعات الکترونیکی داخلی محافظت میکند.
صنعت پزشکی

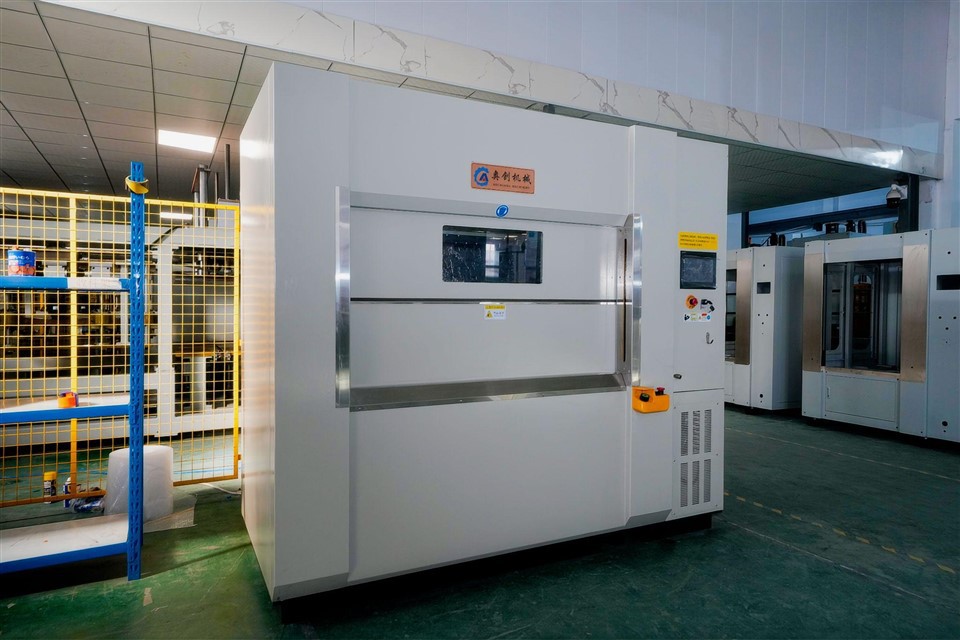

دستگاههای پزشکی اغلب ساختارهای داخلی پیچیدهای دارند، مانند کانالهای جریان در دستگاههای انتقال مایعات. برای مونتاژ این قطعات بدون به خطر انداختن استریل یا عملکرد اجزای داخلی می توان از جوش ارتعاشی استفاده کرد. مادستگاه جوش پلاستیک ویبرهطراحی شده است تا نیازهای با دقت و کیفیت بالا صنعت پزشکی را برآورده کند و اطمینان حاصل کند که ساختارهای داخلی دستگاه های پزشکی در طول فرآیند جوشکاری تحت تأثیر قرار نمی گیرند.
مزایای استفاده از جوش ارتعاشی برای قطعات با سازه های داخلی
استفاده از سیستم های جوش ارتعاشی برای قطعات با ساختار داخلی مزایای متعددی دارد.
1. جوش های قوی
جوش ارتعاشی جوش های قوی و هرمتیک ایجاد می کند. این برای قطعات با ساختار داخلی مهم است، زیرا تضمین می کند که اجزای داخلی از محیط خارجی محافظت می شوند. به عنوان مثال، در اجزای سیستم سوخت خودرو، یک جوش قوی برای جلوگیری از نشت سوخت ضروری است و جوشکاری ارتعاشی می تواند استحکام مورد نیاز را تامین کند.
2. فرآیند با سرعت بالا
جوشکاری ارتعاشی در مقایسه با سایر روش های جوشکاری فرآیند نسبتاً سریعی است. این برای تولید انبوه مفید است، زیرا می تواند راندمان تولید را افزایش دهد. در صنایعی که نیاز به تولید مقادیر زیادی از قطعات با ساختار داخلی دارند، مانند صنایع الکترونیک مصرفی، سرعت بالای جوشکاری ارتعاشی می تواند زمان تولید را به میزان قابل توجهی کاهش دهد.
3. مقرون به صرفه - موثر
سیستم های جوشکاری ارتعاشی عموما مقرون به صرفه هستند. این تجهیزات سرمایه گذاری اولیه نسبتاً کمی دارند و هزینه های عملیاتی نیز در مقایسه با سایر روش های جوشکاری نسبتاً کم است. این امر آن را به گزینه ای جذاب برای شرکت هایی تبدیل می کند که به دنبال جوش دادن قطعات با ساختارهای داخلی هستند و در عین حال هزینه های تولید را پایین نگه می دارند.
محدودیت ها و چالش ها
با وجود مزایای فراوان، محدودیت ها و چالش هایی نیز در استفاده از سیستم های جوش ارتعاشی برای قطعات با ساختار داخلی وجود دارد.
1. محدودیت های هندسه قسمت
جوشکاری ارتعاشی ممکن است از نظر هندسه قطعه دارای محدودیت هایی باشد. اگر ساختار داخلی بسیار پیچیده باشد یا قطعه شکل غیر یکنواختی داشته باشد، ممکن است دستیابی به یک جوش یکنواخت دشوار باشد. به عنوان مثال، اگر قطعه دارای یک حفره داخلی بسیار نامنظم باشد، جریان پلاستیک مذاب در حین جوشکاری ممکن است ناهموار باشد و منجر به جوش ضعیف یا ناسازگار شود.
2. بهینه سازی پارامترهای جوشکاری
بهینه سازی پارامترهای جوشکاری هنگام جوشکاری قطعات با ساختارهای داخلی بسیار مهم است. پارامترهایی مانند دامنه ارتعاش، فرکانس ارتعاش، فشار جوش و زمان جوش باید بر اساس مواد، طراحی قطعه و ساختار داخلی به دقت تنظیم شوند. تنظیمات نادرست پارامتر می تواند منجر به کیفیت پایین جوش یا آسیب به اجزای داخلی شود.
نتیجه گیری
در نتیجه، یک سیستم جوش ارتعاشی در واقع می تواند برای جوشکاری قطعات با ساختار داخلی استفاده شود، اما نیاز به بررسی دقیق سازگاری مواد، طراحی ساختار داخلی و طراحی اتصالات جوش دارد. این فناوری با موفقیت در بسیاری از صنایع از جمله خودروسازی، الکترونیک و پزشکی استفاده شده است. در حالی که محدودیت ها و چالش هایی وجود دارد، مزایای جوش های قوی، پردازش با سرعت بالا و مقرون به صرفه بودن، جوشکاری ارتعاشی را به گزینه ای مناسب برای بسیاری از کاربردها تبدیل می کند.
اگر علاقه مند به استفاده از سیستم های جوش ارتعاشی ما برای قطعات خود با ساختار داخلی هستید، توصیه می کنم برای بحث دقیق با ما تماس بگیرید. ما می توانیم با شما برای بهینه سازی فرآیند جوشکاری و اطمینان از دستیابی به بهترین نتایج ممکن با شما همکاری کنیم.
مراجع
- "راهنمای جوش پلاستیک" نوشته D. Brydson
- "پلاستیکها و کامپوزیتهای خودرو: پیشرفتهای تکنولوژیکی" ویرایش شده توسط S. Fakirov
- گزارش های صنعت در مورد فناوری جوش ارتعاشی از شرکت های تحقیقاتی بازار.
